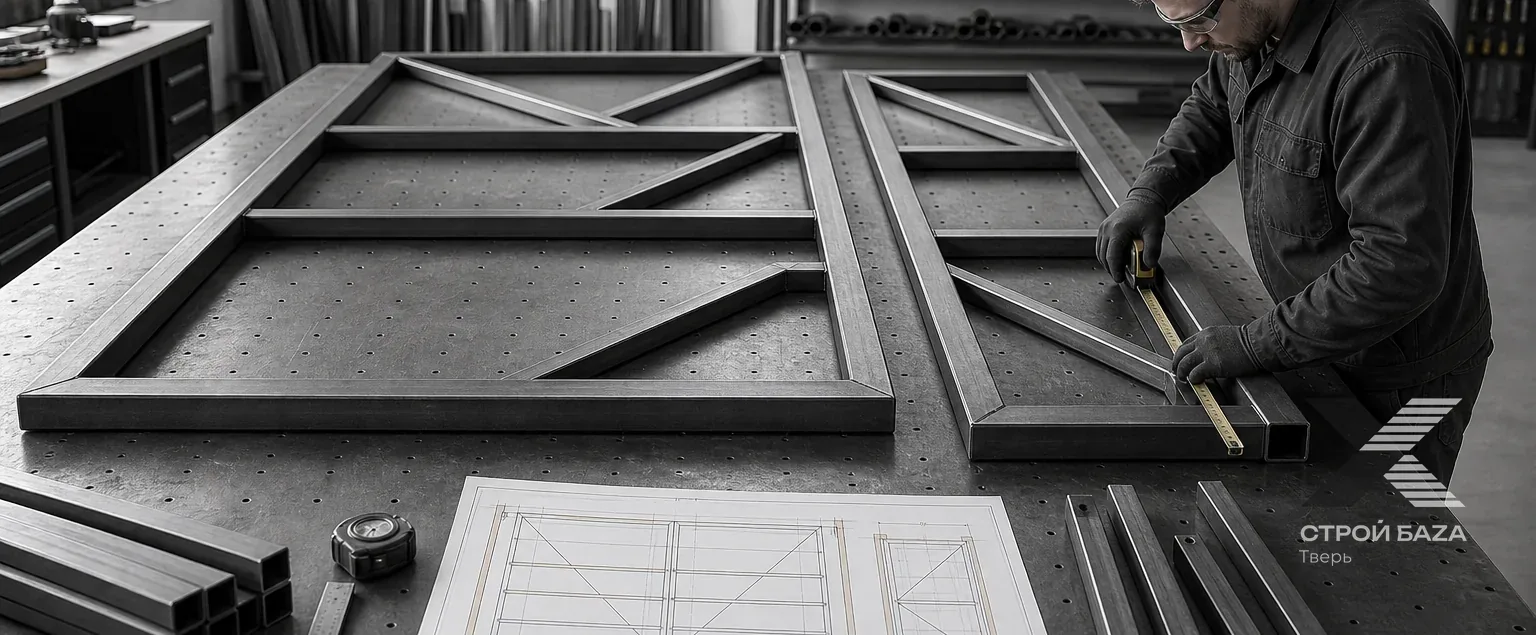

Каркас ворот и калитки из профильной трубы: расчёт материалов по чертежу

• ширину проёма между опорными столбами и высоту ограждения;
• ширину и высоту каждой створки, а также калитки;
• зазоры у столбов, между створками и над землёй;
• расположение горизонтальных перемычек и диагональных укосин;
• места петель, замка и крепления обшивки.

Из ширины проёма вычтите боковые зазоры и промежуток между створками. Остаток разделите пополам — это ширина каждой створки распашных ворот. Например, при проёме 3000 мм, боковых зазорах по 20 мм и центральном зазоре 10 мм ширина створки составит (3000 − 40 − 10) / 2 = 1475 мм.

Высоту каркаса выбирают с учётом зазора над землёй и расстояния до верхней перекладины ограждения. Все размеры на чертеже указывайте по наружным сторонам рамы. Перед резкой проверьте, что створки не будут задевать грунт при открывании.

Возьмём две створки размером 1475 × 1700 мм и калитку 900 × 1700 мм. Для примера наружная рама выполнена из трубы 60 × 40 мм, а перемычки и укосины — из трубы 40 × 20 мм.

Наружная рама

Периметр одной створки: 2 × (1,475 + 1,7) = 6,35 м. Для двух створок потребуется около 12,7 м. Периметр калитки: 2 × (0,9 + 1,7) = 5,2 м. Всего на внешние рамы — примерно 17,9 м трубы 60 × 40 мм.

Перемычки и укосины

Если на каждой створке предусмотрена одна горизонтальная перемычка, добавьте 2 × 1,475 = 2,95 м. На калитку с перемычкой понадобится ещё 0,9 м. Диагональ считают по чертежу; для прямоугольника 1475 × 1700 мм она составляет около 2,25 м. Две створки и калитка потребуют примерно 6,4 м диагональных элементов. Итого на внутренние детали — около 10,3 м трубы 40 × 20 мм.

Рассчитывайте трубу по деталям, а не только по общему периметру: перемычки и укосины относятся к отдельному сечению. К полученной длине добавьте около 10% на пропилы, подгонку и возможные ошибки. В примере это примерно 19,7 м трубы 60 × 40 мм и 11,4 м трубы 40 × 20 мм.

Перед покупкой разложите детали по длинам хлыстов, чтобы увидеть, как их удобнее раскроить. Укосины измеряйте по фактическим точкам крепления: их концы могут срезаться под углом, а длина детали будет отличаться от диагонали прямоугольника.

• считать ширину створок без зазоров;
• не учитывать перемычки и укосины;
• смешивать длину трубы разных сечений;
• забывать про пропилы и подгонку;
• не проверять диагонали готовой рамы.

Для расчёта каркаса нанесите на чертёж наружные размеры створок, зазоры, перемычки и укосины. Сложите длины деталей отдельно для каждого сечения трубы, затем предусмотрите запас на раскрой. Перед сваркой проверьте размеры проёма и равенство диагоналей рам.
